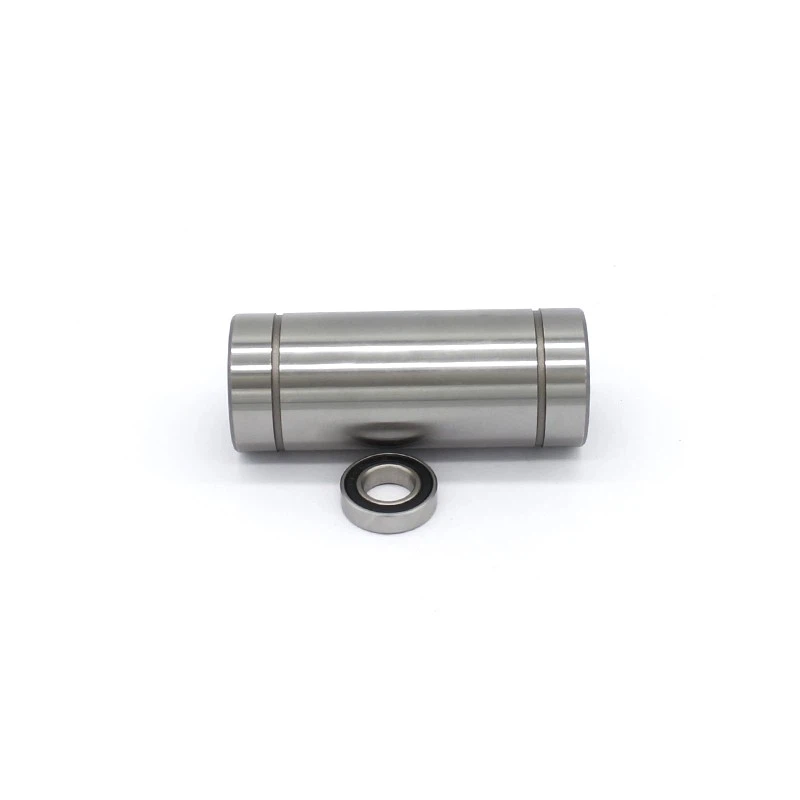

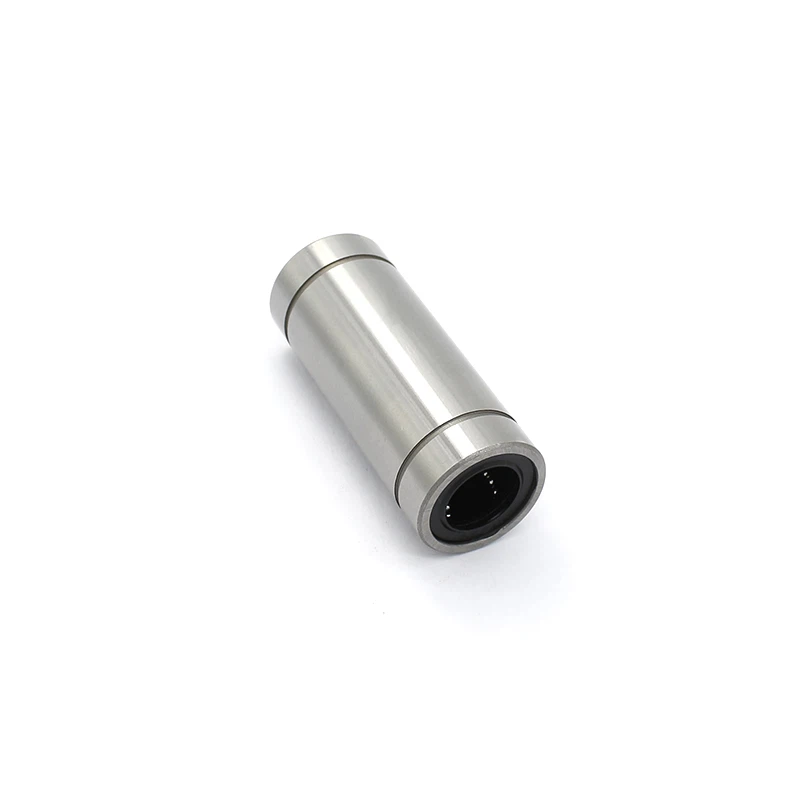

LM16UU linearne dimenzije ležajev
Notranji premer: 16 mm
Zunanji premer: 28 mm
Dolžina: 45 mm (standardna dolžina je 37 mm)
Ležaje BLH je mogoče prilagoditi glede na dimenzije strank. Za bolj linearne modele ležajev glejte naslednjo tabelo linearne velikosti ležaja.
Uporaba linearnih ležajev LM16UU
CNC strojni stroji
V CNC obdelovalnih strojih so linearni gibalni ležaji in linearni prekrižani valjčni ležaji bistveni za doseganje natančnega, avtomatiziranega rezanja in oblikovanja materialov. Ti stroji se zanašajo na recirkulacijske kroglične ležaje. Pomagajo zagotoviti gladko in natančno gibanje vzdolž osi x, y in z.
Avtomatizacija in robotika
Pri avtomatizaciji in robotiki so bistveni linearni vodniki z linearnimi ravnimi ležaji ali podaljšanimi 12 mm linearnimi ležaji. Pomagajo ustvariti učinkovite in trajne sisteme gibanja.
|
Ležaj Ne bi |
Številka Žoge |
Glavne dimenzije (mm) |
(μm) |
Osnovna obremenitev Ocena |
Teža |
|||||||||
|
Vpisan Krog |
Zunanji premer |
Dolžina |
Out zaklepni žleb |
W |
Radialno Odmik |
C (kgf) |
Co (kgf) |
g |
||||||
|
Dr. |
D |
Toleranca |
L |
Toleranca |
B |
Toleranca |
D1 |
Max |
||||||
|
Lm4uu |
4 |
4 |
8 |
0/-11 |
12 |
0/-0.2 |
0/-0.2 |
-5 |
9 |
13 |
1.9 |
|||
|
Lm5UU |
4 |
5 |
10 |
0/-11 |
15 |
0/-0.2 |
10.2 |
0/-0.2 |
9.6 |
1.1 |
-5 |
17 |
21 |
4 |
|
Lm6uu |
4 |
6 |
12 |
0/-11 |
19 |
0/-0.2 |
13.5 |
0/-0.2 |
11.5 |
1.1 |
-5 |
21 |
27 |
7.6 |
|
Lm8suu |
4 |
8 |
15 |
0/-11 |
17 |
0/-0.2 |
11.5 |
0/-0.2 |
14.3 |
1.1 |
-5 |
18 |
23 |
10.4 |
|
Lm8uu |
4 |
8 |
15 |
0/-11 |
24 |
0/-0.2 |
17.5 |
0/-0.2 |
14.3 |
1.1 |
-5 |
27 |
41 |
15 |
|

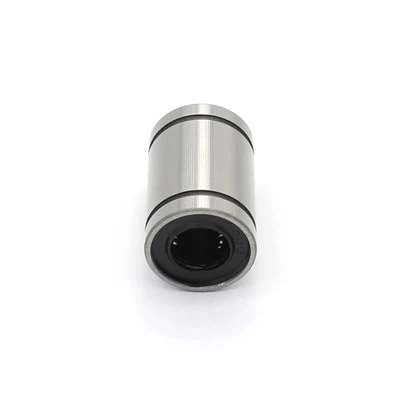

LM10UU |
4 |
10 |
19 |
0/-13 |
29 |
0/-0.2 |
22 |
0/-0.2 |
18 |
1.3 |
-5 |
38 |
56 |
29.5 |
|
LM12UU |
4 |
12 |
21 |
0/-13 |
30 |
0/-0.2 |
23 |
0/-0.2 |
20 |
1.3 |
-5 |
42 |
61 |
31.5 |
|
LM13UU |
4 |
13 |
23 |
0/-13 |
32 |
0/-0.2 |
23 |
0/-0.2 |
22 |
1.3 |
-7 |
52 |
79 |
43 |
|
LM16UU |
5 |
16 |
28 |
0/-13 |
37 |
0/-0.2 |
26.5 |
0/-0.2 |
27 |
1.6 |
-7 |
79 |
120 |
69 |
|
LM20UU |
5 |
20 |
32 |
0/-16 |
42 |
0/-0.2 |
30.5 |
0/-0.2 |
30.5 |
1.6 |
-9 |
88 |
140 |
87 |
|
LM25UU |
6 |
25 |
40 |
0/-16 |
59 |
0/-0.2 |
41 |
0/-0.2 |
38 |
1.9 |
-9 |
100 |
160 |
220 |
|
LM30UU |
6 |
30 |
45 |
0/-16 |
64 |
0/-0.3 |
44.5 |
0/-0.3 |
43 |
1.9 |
-9 |
160 |
280 |
250 |
|
LM35UU |
6 |
35 |
52 |
0/-19 |
70 |
0/-0.3 |
49.5 |
0/-0.3 |
49 |
2.1 |
-13 |
170 |
320 |
390 |
|
LM40UU |
6 |
40 |
60 |
0/-19 |
80 |
0/-0.3 |
60.5 |
0/-0.3 |
57 |
2.1 |
-13 |
220 |
410 |
585 |
|
LM50UU |
6 |
50 |
80 |
0/-19 |
100 |
0/-0.3 |
74 |
0/-0.3 |
76.5 |
2.6 |
-13 |
390 |
810 |
1580 |
|
LM60UU |
6 |
60 |
90 |
-0.022 |
110 |
0/-0.3 |
85 |
0/-0.3 |
86.5 |
3.2 |
-16 |
480 |
1020 |
1860 |
